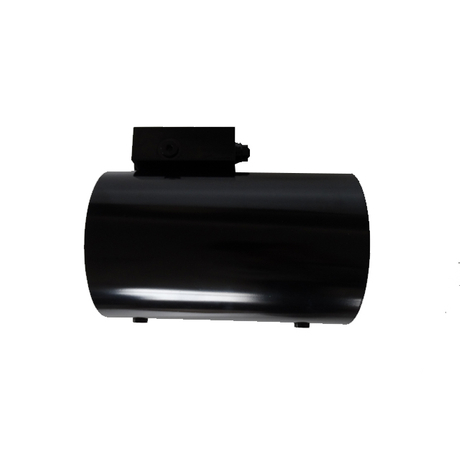

MODELOS | 2 | 3 | 6 | 10 | 16 | 27 |
Par motor NM@21MPA | 180 | 320 | 600 | 1000 | 1600 | 2700 |
Par de retención NM@21MPA | 630 | 1200 | 1900 | 3800 | 5700 | 9400 |
Capacidad de momento Montaje en voladizo NM | 560 | 1000 | 2200 | 5600 | 9000 | 11200 |
Capacidad radial kg | 900 | 1350 | 1850 | 3600 | 4980 | 6700 |
Capacidad axial kg | 900 | 1350 | 1850 | 3600 | 4980 | 6700 |
Desplazamiento 180°CC | 63.9 | 121 | 192 | 365 | 552 | 914 |
Desplazamiento 360°CC | - | 243 | 384 | 733 | 1105 | 1829 |
Peso aproximado 180°KG | 6.4 | 10 | 14.2 | 26 | 43.3 | 57 |
Peso aproximado 360°KG | - | 12.8 | 19.2 | 35 | 54.5 | 83 |

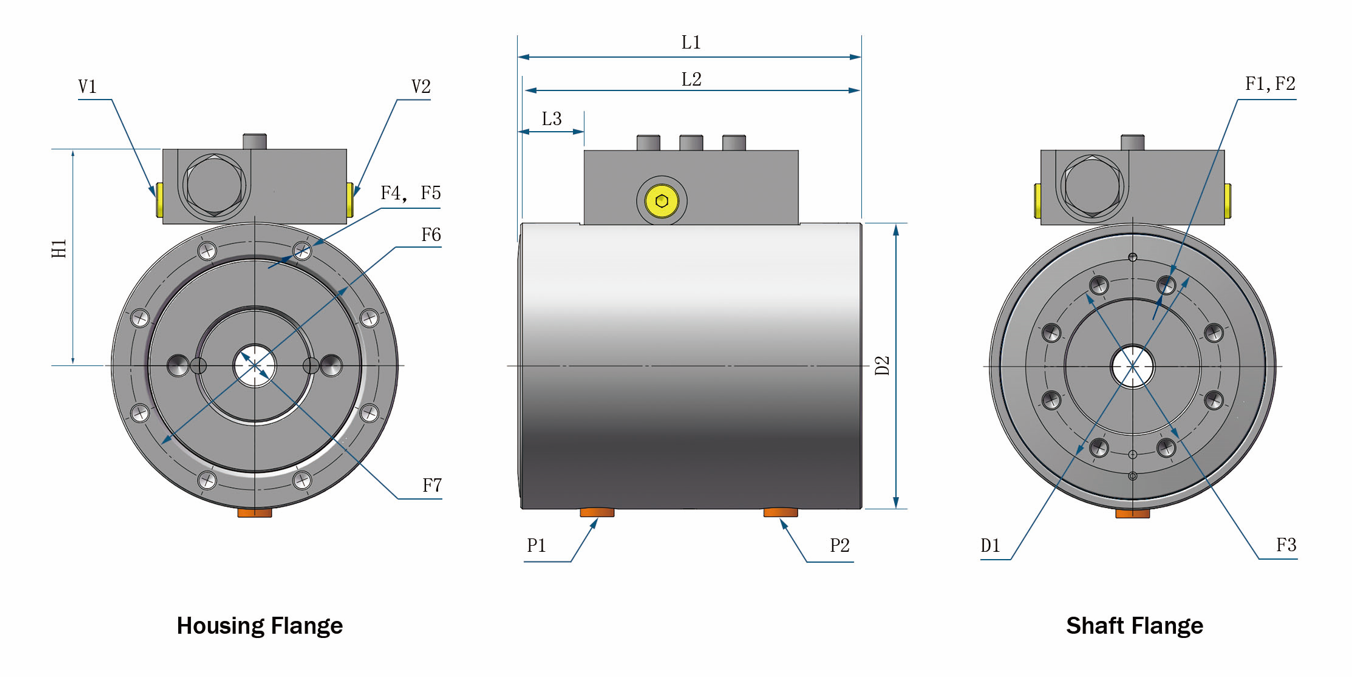

D1 Diámetro de la superficie de montaje del eje MM | 77.2 | 89 | 102 | 127 | 148 | 185 |
D2 Diámetro de la carcasa MM | 100 | 119 | 135 | 170 | 198 | 226 |
F1 Agujeros de montaje roscados, brida del eje MM | M8 × 1,25 | M8 × 1,25 | M10×1.5 | M12 × 1,75 | M12 × 1,75 | M16×2 |
F2 Cantidad de orificios de montaje, brida del eje | 8 | 8 | 12 | 12 | 12 | 12 |
F3 Diámetro del círculo de pernos, brida del eje MM | 54 | 73 | 80 | 102 | 127 | 140 |
F4 Orificios de montaje roscados, brida de carcasa MM | M8 × 1,25 | M8 × 1,25 | M10×1.5 | M12 × 1,75 | M12 × 1,75 | M12 × 1,75 |
F5 Cantidad de orificios de montaje, brida de la carcasa | 8 | 8 | 12 | 12 | 12 | 12 |
F6 Diámetro del círculo de pernos, brida de la carcasa MM | 86 | 103 | 117 | 151 | 175 | 203 |
F7 Diámetro del orificio pasante del eje MM | 14.3 | 17 | 21.4 | 35.7 | 45.7 | 66.7 |
H1 Línea central a la parte superior de la válvula MM | 80 | 90 | 98 | 115 | 129 | 143 |
L1 Longitud total 180°MM | 140 | 143 | 156 | 184 | 224 | 241 |
L1 Longitud total 360°MM | - | 189 | 212 | 258 | 311 | 346 |
L2 Longitud total, sin rotación 180°MM | 138 | 142 | 154 | 182 | 221 | 239 |
L2 Longitud total, sin rotación 360°MM | - | 188 | 211 | 256 | 308 | 344 |
L3 Brida de eje a válvula de contrapeso 180°MM | 25.4 | 26.9 | 27.7 | 27.9 | 38.6 | 43.9 |
L3 Brida de eje a válvula de contrapeso 360°MM | - | 22.6 | 24.6 | 42.7 | 60.2 | 70.4 |
Puertos P1 P2, vivienda | Serie de puertos ISO-1179-1/BSPP'G'. Los tamaños varían de 1/8 a 1/4. Consulte los dibujos para obtener más detalles. | |||||
Puertos V1 V2, válvula | Serie de puertos ISO-11926/SAE. Los tamaños son 7/16. Consulte los dibujos para obtener más detalles. |
