Principios de funcionamiento detallados de los actuadores rotativos hidráulicos

Los actuadores rotativos hidráulicos son componentes esenciales en los sistemas mecánicos e industriales modernos, transformando la energía hidráulica en movimiento rotacional. Comprender sus principios de funcionamiento es fundamental para optimizar el rendimiento y garantizar su aplicación exitosa en diversas industrias. Este artículo explicará los mecanismos detrás de los actuadores giratorios hidráulicos, sus tipos clave y sus ventajas en aplicaciones de ingeniería.

1. Principio de funcionamiento básico de los actuadores giratorios hidráulicos

Los actuadores giratorios hidráulicos funcionan según el principio de conversión energía hidráulica (presión de fluido) en energía mecánica rotacional. Esto se logra mediante componentes como engranajes helicoidales, pistones o paletas, según el tipo de actuador.

1.1 Mecanismo de conversión de energía

1. Presión hidráulica: El fluido hidráulico presurizado fluye hacia el actuador a través de un puerto de entrada.

2. Generación de fuerza: La presión actúa sobre los componentes internos (p. ej., pistones, paletas) para generar una fuerza lineal.

3. Rotación: La fuerza lineal se convierte en movimiento giratorio a través de enlaces mecánicos como engranajes helicoidales o sistemas de levas.

4. Movimiento de salida: El eje giratorio produce un par de torsión que impulsa la carga, como brazos robóticos, válvulas o componentes de maquinaria.

2. Tipos clave de actuadores rotativos hidráulicos y sus mecanismos

Hay tres tipos principales de actuadores giratorios hidráulicos, cada uno de los cuales utiliza mecanismos distintos para lograr el movimiento de rotación:

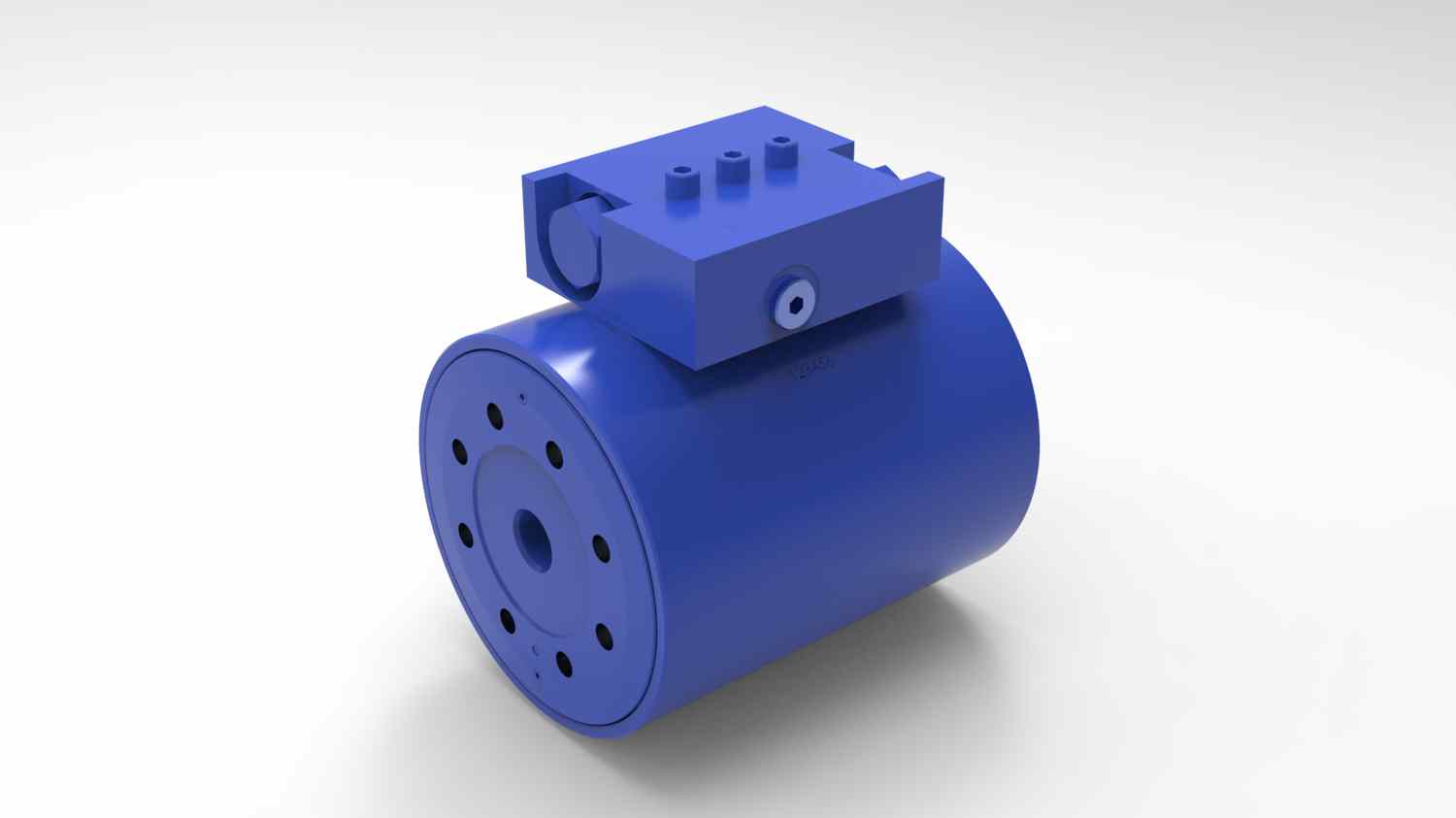

2.1 Actuadores rotativos hidráulicos helicoidales

· Mecanismo: Estos actuadores utilizan una combinación de engranajes helicoidales y pistones. Cuando el fluido hidráulico ingresa al actuador, mueve el pistón linealmente. El engranaje helicoidal convierte este movimiento lineal en movimiento de rotación.

· Ventajas:

o Alto par de salida con un diseño compacto.

o Adecuado para aplicaciones que requieren un control angular preciso.

· Aplicaciones: Automatización industrial, robótica y actuación de válvulas.

2.2 Actuadores rotativos hidráulicos de paletas

· Mecanismo: Los actuadores de paletas tienen paletas giratorias dentro de una cámara. La presión hidráulica obliga a las paletas a girar, creando un movimiento giratorio.

· Ventajas:

o Diseño ligero y sencillo.

o Tiempo de respuesta rápido y movimiento fluido.

· Aplicaciones: Operaciones de alta velocidad como manipulación de materiales y transportadores.

2.3 Actuadores de piñón y cremallera

· Mecanismo: Estos actuadores utilizan un pistón y cremallera conjunto conectado a un piñón. La presión hidráulica impulsa el pistón, que mueve la cremallera linealmente. El movimiento de la cremallera hace girar el piñón, produciendo un movimiento giratorio.

· Ventajas:

o Salida de par consistente y de alta precisión.

o Adecuado para aplicaciones que requieren rotación bidireccional.

· Aplicaciones: Robótica, maquinaria automatizada y sistemas de elevación industrial.

3. Generación de par en actuadores rotativos hidráulicos

La salida de par de los actuadores giratorios hidráulicos está directamente relacionada con la presión hidráulica aplicada y el diseño del actuador. Comúnmente se utiliza la siguiente fórmula:

T=P×A×r×ηT = P imes A imes r imes eta

Dónde:

· T = Par (Nm)

· P = Presión hidráulica (bar o PSI)

· A = Área efectiva del actuador (m² o in²)

· r = Radio o longitud del brazo de momento (m o in)

· η = Eficiencia del sistema actuador (85%-95% típicamente)

Esta relación resalta la importancia de mantener la presión hidráulica, la eficiencia del actuador y la integridad de los componentes adecuados para lograr un rendimiento óptimo.

4. Ventajas de los actuadores rotativos hidráulicos

Los actuadores giratorios hidráulicos ofrecen importantes ventajas que los hacen preferibles para aplicaciones de precisión y trabajos pesados:

Alta relación par-tamaño:

o Los actuadores giratorios hidráulicos ofrecen un par mayor en comparación con los actuadores eléctricos o neumáticos de tamaño similar.

o Esto les permite manejar cargas pesadas de manera eficiente.

Diseño compacto y duradero:

o Su estructura compacta los hace ideales para aplicaciones con limitaciones de espacio.

o Construidos con materiales robustos, funcionan de manera confiable en condiciones operativas adversas.

Control de movimiento preciso:

o Los sistemas hidráulicos ofrecen un movimiento giratorio suave y consistente, lo que permite un posicionamiento y control angular precisos.

Alta densidad de potencia:

o Los actuadores giratorios hidráulicos pueden funcionar a altas presiones, lo que les permite producir pares de torsión significativos sin aumentar el tamaño.

Amplia gama de aplicaciones:

o Son versátiles y se utilizan en industrias como la construcción, el petróleo y el gas, la automatización, la aeroespacial y la fabricación.

5. Aplicaciones reales de los actuadores rotativos hidráulicos

5.1 Automatización Industrial

· Los actuadores giratorios hidráulicos impulsan brazos robóticos y maquinaria automatizada, lo que permite tareas rotativas como soldadura, montaje y posicionamiento.

5.2 Maquinaria Pesada

· Las excavadoras, grúas y equipos de perforación dependen de actuadores giratorios hidráulicos para generar el alto par necesario para levantar y rotar cargas pesadas.

5.3 Sistemas de control de válvulas

· Los actuadores giratorios hidráulicos se utilizan ampliamente para abrir y cerrar grandes válvulas industriales con precisión en sistemas de alta presión, como oleoductos y gasoductos.

5.4 Aplicaciones aeroespaciales y marinas

· Los actuadores son esenciales para ajustar las superficies de control en sistemas de dirección de aviones y barcos, donde la confiabilidad en condiciones extremas es crítica.

6. Conclusión

El principios de trabajo de Actuadores rotativos hidráulicos Confíe en una conversión eficiente de energía hidráulica a mecánica, lo que permite un movimiento de rotación confiable y preciso. Ya sea a través de mecanismos helicoidales, de paletas o de piñón y cremallera, los actuadores giratorios hidráulicos ofrecen un alto par de torsión, durabilidad y un diseño compacto, lo que los convierte en una opción superior para diversas aplicaciones.

Comprender su funcionamiento, generación de par y ventajas ayuda a las industrias a optimizar su uso en maquinaria pesada, sistemas de automatización y aplicaciones de control. A medida que avance la tecnología, estos actuadores seguirán evolucionando, incorporando diseños más inteligentes y capacidades de rendimiento mejoradas para satisfacer las crecientes demandas de las industrias modernas.
