Montaje con brida serie CY3

Estado de Disponibilidad:
Cantidad:
Preguntar Añadir al carrito

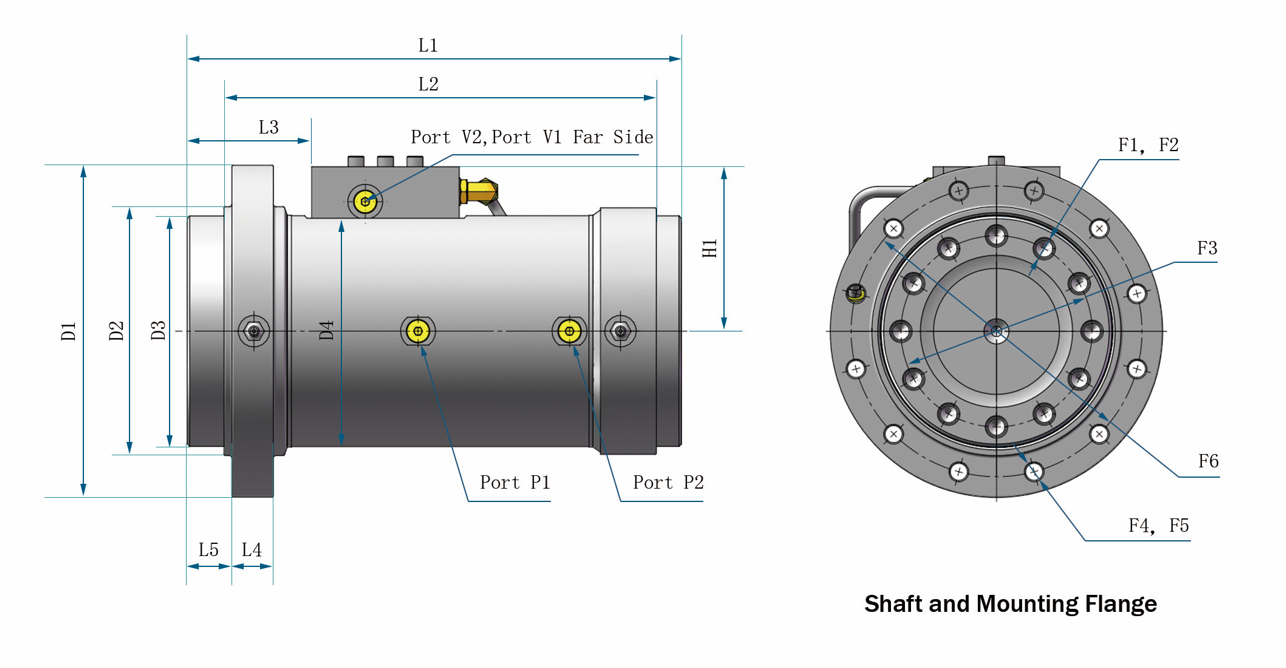

CY3-法兰式

MODELOS 19 28 47 73 105 140 180 240
Par motor NM@21MPA 1900 2800 4700 7300 10500 14000 18000 24000
Par de retención NM@21MPA 4900 6800 12000 18000 26000 35000 46000 59000
Capacidad de momento Montaje en voladizo NM 5200 7100 11900 18400 29500 38800 55900 72900
Capacidad de momento Montaje a horcajadas 180° NM 13400 16900 30800 47800 75100 98900 130500 170000
Capacidad de momento Montaje a horcajadas 360° NM 19200 24600 45400 71200 111500 146000 197700 256500
Capacidad radial kg 1800 2300 3600 5000 6800 8200 10000 11800
Capacidad axial kg 1400 1800 2700 3600 4500 5900 6800 8200
Desplazamiento 180°CC 492 688 1180 1870 2680 3540 4650 6000
Desplazamiento 360°CC 980 1390 2360 3740 5360 7080 9320 12000
Peso aproximado 180°KG 34.5 50 72 110 160 220 280 360
Peso aproximado 360°KG 45.5 63.4 100 140 200 290 370 455
D1 Diámetro total de la brida MM 200 235 280 315 355 396 442 475
D2 Piloto diámetro MM 150 175 205 230 260 290 315 340
D3 Eje y brida de la tapa MM 139 155 183 209 234 263 288 310
D4 Diámetro de la carcasa MM 140 152 178 203 229 254 279 305
F1 Agujeros de montaje roscados, brida del eje MM M12 × 1,75 M16×2 M20×2.5 M22×2.5 M24×3 M27×3 M27×3 M30×3.5
F2 Cantidad de orificios de montaje 12 12 12 12 12 12 12 12
F3 Diámetro del círculo de pernos, brida del eje MM 115 125 150 170 195 215 240 255
F4 Orificios de montaje roscados, brida de tapa final MM M10×1.5 M12 × 1,75 M16×2 M20×2.5 M22×2.5 M24×3 M27×3 M27×3
F5 Cantidad de orificios de montaje 12 12 12 12 12 12 12 12
F6 Diámetro del círculo de pernos, brida de la carcasa MM 175 206 245 275 310 345 380 410
H1 Línea central a la parte superior de la válvula MM 99.1 106 118 131 144 156 169 182
L1 Longitud total 180°MM 298 323 365 413 475 524 551 600
L1 Longitud total 360°MM 427 470 538 615 705 776 836 906
L2 Longitud total, sin rotación 180°MM 261 286 323 363 431 463 493 534
L2 Longitud total, sin rotación 360°MM 392 433 496 565 661 715 775 843
L3 Brida de eje a válvula de contrapeso 180°MM 75.2 134 143 130 152 185 196 221
L3 Brida de eje a válvula de contrapeso 360°MM 149 157 197 232 267 308 338 374
L4 Grosor de la brida de montaje MM 25.2 26 31 33 40 42 46 52
L5  Brida del eje a la superficie de la brida de montaje MM 27 32 35 42 40 53 54 56
Puertos P1 P2, vivienda Serie de puertos ISO-1179-1/BSPP'G'. Los tamaños varían de 1/8 a 1/4. Consulte los dibujos para obtener más detalles.
Puertos V1 V2, válvula Serie de puertos ISO-11926/SAE. Los tamaños son 3/8. Consulte los dibujos para obtener más detalles.
