| Cantidad: | |
|---|---|
| MODELOS | 28 | 50 | 67 |
| Par de accionamiento NM@21MPA | 2800 | 5000 | 6700 |
| Par de retención NM@21MPA | 6100 | 10600 | 14300 |
| Rotación estándar° | 220 | 220 | 200 |
| Capacidad radial kg | 2040 | 3130 | 3900 |
| Capacidad axial kg | 2040 | 3130 | 3900 |
| Desplazamiento CC | 775 | 1360 | 1650 |

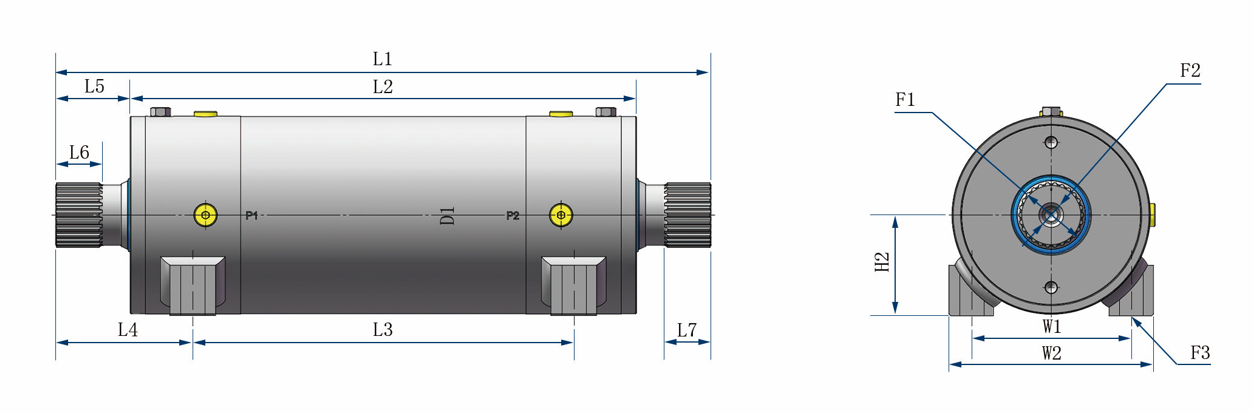

| D1 Diámetro de la carcasa MM | 140 | 165 | 178 |
| F1 Estría del eje, ambos extremos MM | Consulte los dibujos para obtener detalles específicos. | ||
| F2 Tamaño del orificio de montaje roscado del eje, ambos extremos MM | M12×1,75 | M12×1,75 | M12×1,75 |
| F3 Orificio de montaje roscado, pie de la carcasa MM | M16×2 | M20×2,5 | M22×2,5 |
| H1 Altura total (sin válvula) MM | 150 | 176 | 203 |
| H2 Altura hasta la línea central MM | 73.2 | 83.9 | 102 |
| L1 Altura total MM | 417 | 546 | 579 |
| L2 Longitud total, MM no giratorio | 335 | 422 | 445 |
| L3 Longitud de montaje MM | 265 | 320 | 320 |
| L5 Extensión del eje MM | 40.9 | 61.9 | 67.6 |
| L6 Longitud de la estría MM | 21.6 | 40 | 49 |
| L7 Longitud del adaptador estriado opcional MM | 32.5 | 52.6 | 60.5 |
| W1 Ancho de montaje MM | 104 | 140 | 150 |
| W2 Ancho total del pie MM | 133 | 170 | 203 |
| Puertos P1 P2, carcasa | ISO-1179-1/BSPP'G'Serie de puertos. Los tamaños varían de 1/8 a 1/4. Consulte los dibujos para obtener más detalles. | ||
| Puertos V1 V2, válvula | Serie de puertos ISO-11926/SAE. Los tamaños son 7/16. Consulte los dibujos para obtener más detalles. | ||
